 FY-JICS300分布式智能誘導通風系統工程布線及接線方法

﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍
      FY-JICS300分布式智能誘導通風系統結構上屬于分布式網絡，系統各組件在地域上是均勻分布在每個防火分區里的，各組件通過一根網線連接起來。單個防火分區子系統的連接方式見圖1。

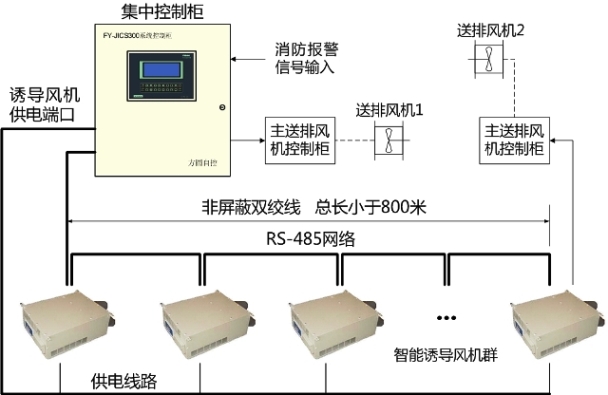

                                 圖1 單個防火分區子系統的總體連接方式示意圖
工程布線與接線方法
      誘導通風系統工程安裝時要求預先布置誘導風機供電線路和通訊電纜（當使用無線連接時通訊線路可不用布置）。布線時必須注意交流供電線路和通訊電纜應保持10cm的距離，切不可穿在同一根管子內，以免影響通訊線路的正常工作。誘導風機供電線路一般采用單或多回路布線（3線制，即L、N、G），線纜的選擇請根據系統的供電總?cè)萘坎⒄毡?進行選擇。為方便接線，連接供電總線和誘導風機的電源支線建議使用0.75mm2的軟線3芯護套電纜。

項    目
標準截面積
線纜類型
電源線（主干線）
4～6mm2
耐壓600V以上的聚乙烯絕緣導線
電源線（誘導風機支線）
1～1.5mm2
控制及報警信號線
0.75～1.5mm2
耐壓600V以上的聚乙烯絕緣導線或耐熱聚乙烯絕緣導線
接地線
1.5mm2以上
聚乙烯絕緣導線
通訊線
直徑0.5mm以上
非屏蔽雙絞線（CAT5./8UP），建議用軟線

      通訊電纜要求選用4芯或8芯五類非屏蔽雙絞線進行布線，總長度不得超過800米。布線時應遵循開環總線式布線原則，即一根雙絞線并連接系統控制器和所有智能誘導風機，存在起點和終點，不能形成環形回路。典型布線方案是從系統控制柜出發逐一連接各個智能誘導風機直達最遠端的誘導風機為止。本系統也允許通過較短的支路來連接智能誘導風機和通訊總線，通訊支線長度應小于3米。參見圖1。
[1][2]
