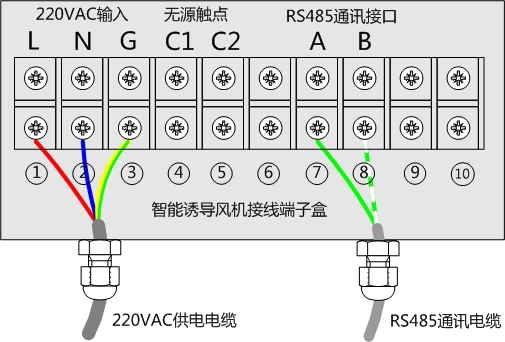

                                 圖2  智能誘導風機（端子盒）接線示意圖

集中控制柜接線
      為了方便用戶工程施工，可提供集中控制柜，集中控制柜集系統監控、開關量輸入輸出（包括消防信號輸入、誘導風機供電電源輸出及主送排風機控制信號輸出）以及直流配電等功能于一體，并將部分工程接線匯集到一個控制箱內。它包含集中控制器、數字量輸入輸出模塊、開關電源等設備。其電路原理及外部接線如圖3所示。

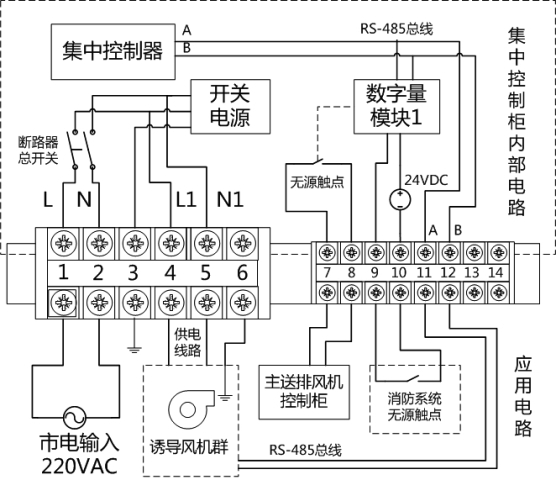

                                 圖3 集中控制柜電路原理及外部接線示意圖
